在建筑結(jié)構(gòu)加固領(lǐng)域中，粘鋼加固與灌鋼加固雖然都是膠粘劑配合鋼材粘貼混凝土的加固技術(shù)，但二者在材料選用、施工工藝及適用場(chǎng)景上存在很大的差異。了解這些差異是確保加固工程安全性的關(guān)鍵，今天就讓小編帶大家以下將從材料和工藝兩個(gè)方面展開詳細(xì)對(duì)比。

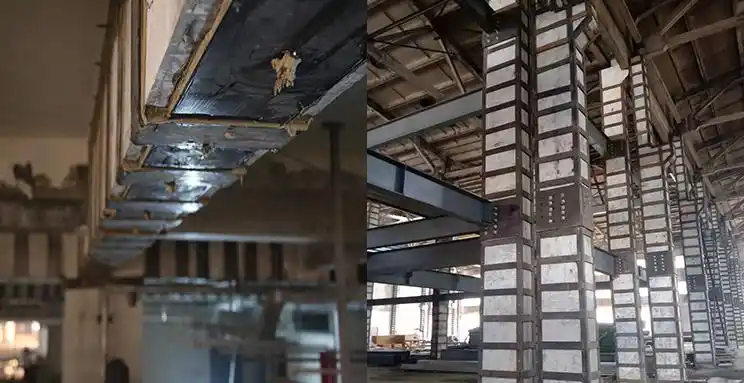

粘鋼加固是借助結(jié)構(gòu)膠粘劑與鋼板的協(xié)同作用，核心材料包括2類：一是鋼板，通常選用的鋼板厚度多為 2-6mm，需根據(jù)構(gòu)件承載力需求裁剪為矩形或條形；二是結(jié)構(gòu)膠，主流為環(huán)氧樹脂膠粘劑，外觀上來看是呈現(xiàn)膏狀，粘鋼結(jié)構(gòu)膠的配比比例一般為3:1；

灌鋼加固所使用的材料主要包括鋼材和結(jié)構(gòu)灌注膠。鋼材可以是型鋼（如工字鋼、槽鋼等）或鋼板，其規(guī)格和尺寸根據(jù)具體的加固需求而定。結(jié)構(gòu)灌注膠是一種具有良好流動(dòng)性和粘結(jié)性能的膠粘劑，它能夠?qū)摬呐c混凝土結(jié)構(gòu)緊密地結(jié)合在一起，膠體的形態(tài)是液態(tài)樣式，灌鋼結(jié)構(gòu)膠的配比比例一般為2:1。

適用范圍上也有很大的區(qū)別：

粘鋼加固適用于混凝土結(jié)構(gòu)的受彎、受剪和受壓構(gòu)件的加固。它具有施工方便、工期短、對(duì)結(jié)構(gòu)影響小等優(yōu)點(diǎn)。但是，粘鋼加固的承載能力相對(duì)較低，不適用于大跨度結(jié)構(gòu)和重型結(jié)構(gòu)的加固。

灌鋼加固適用于混凝土結(jié)構(gòu)的受彎、受剪和受壓構(gòu)件的加固，尤其適用于大跨度結(jié)構(gòu)和重型結(jié)構(gòu)的加固。它具有承載能力高、耐久性好等優(yōu)點(diǎn)。但是，灌鋼加固的施工工藝相對(duì)復(fù)雜，工期較長(zhǎng)，對(duì)結(jié)構(gòu)的影響也相對(duì)較大。

施工方法不同：

粘鋼加固施工一般是分為6個(gè)步驟即可，看下方粘鋼加固施工流程：

1.基材處理：對(duì)粘接面進(jìn)行打磨去除表面層及松散層，直至露出新面并清除灰塵，用丙酮清洗污物；

2.鋼板處理：打磨鋼板粘接面，直至出現(xiàn)金屬光澤，鋼板按設(shè)計(jì)圖紙規(guī)定部位鉆孔打眼；

3.配置膠水：將 SHB-C701 粘鋼結(jié)構(gòu)膠按照要求比例稱取并進(jìn)行充分混合攪拌；

4.涂抹膠水：涂抹鋼板和需粘接基材的表面，厚度為 1~3mm，并使膠水中間厚四周??；

5.粘貼鋼板：將涂抹好的鋼板按設(shè)計(jì)圖紙粘貼在規(guī)定部位后，立即用化學(xué)錨栓或膨脹螺栓進(jìn)行固定加壓；

6.固化養(yǎng)護(hù)：膠未固化前禁止移動(dòng)，固化完后即可進(jìn)行其他操作。

灌鋼加固施工一般是分為7個(gè)步驟即可，看下方灌鋼加固施工流程：

1.基材處理：混凝土面應(yīng)鑿除粉飾層，然后用角磨機(jī)打磨除去 1-2mm 厚表層。打磨完畢用壓縮空氣機(jī)吹凈浮塵，用棉布拭凈浮塵，保持干燥備用；

2.鋼板處理：按設(shè)計(jì)尺寸切割、焊接、安裝、固定型鋼，焊接綴板連成整體；

3.安裝鋼板：用 SHB-D802 封口膠封閉角鋼、鋼板灌膠嘴之間的縫隙，膠液應(yīng)涂抹均勻，避免產(chǎn)生小孔和氣泡，厚度不小于 5mm 以防止壓時(shí)沖破。灌膠嘴每 0.5~1 米設(shè)一個(gè)，上面設(shè)排氣嘴；

4.封閉檢查：待封縫后 24 小時(shí)，膠初步固化后，可沿型鋼、鋼板周邊遍涂一層肥皂水，采用壓縮空氣檢查密閉效果，并了解裂縫的連通性，若發(fā)現(xiàn)漏氣部位，重新用膠封閉；

5.配制膠水：按照 SHB-C702 灌注粘鋼結(jié)構(gòu)膠要求比例稱取并進(jìn)行充分混合攪拌，SHB-C702 灌注粘鋼結(jié)構(gòu)膠在 25℃、0.4Mpa 適用期約 33 分鐘，建議配置完畢后再 20 分鐘內(nèi)用完。壓力、溫度升高，單次配膠量加大都會(huì)引起適用期的縮短。

6.注入膠水：按照灌膠嘴從低到高的次序開始注膠。某個(gè)灌膠嘴出膠后可用扎絲將預(yù)接的透明皮管暫時(shí)扎死，直至上排氣嘴完全出膠；

7.靜置養(yǎng)護(hù)：施工完畢后，用 SHB-B604 環(huán)氧建筑植筋膠或 SHB-D802 封口膠密封完全，并對(duì)鋼板進(jìn)行防腐處理，養(yǎng)護(hù) 7 天后可達(dá)到設(shè)計(jì)強(qiáng)度要求。

綜上所述，二者雖同屬粘貼鋼材的加固方法，但是它們從材料與工藝對(duì)比來看，還是有很多的差異區(qū)別。在選擇兩種加固方法時(shí)，還是得根據(jù)工程的具體實(shí)際需求，來綜合考慮選擇，制定合理的加固方案，才能確保實(shí)現(xiàn)預(yù)期的加固效果。
